全自動工作(gōng zuò)臺的結構設計

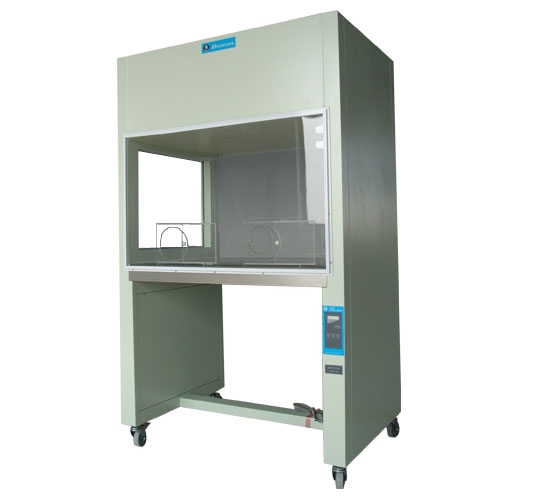

全自動工作(gōng zuò)臺的功能包括給顯微鏡和計算機等供電(powered by)、維持精子計數板的溫度（temperature)37不變、對精子計數板的清洗風干三大功能。超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域對局部工作區域潔凈度的需求而設計的。
１供電部分
全自動(automatic)工作臺要負責給計算機、顯微鏡、PL
　　C、恒溫裝置(Apparatus)等等供電(powered by)，由于需要供電的部分較多，而且顯微鏡、計算機的供電接口有比較統一，所以在其內部安裝一個插線板。并接一個總開關以及保險絲（fuse)。電路如下:

２恒溫部分
恒溫部分是全自動臺車的核心部分。由于環境溫度（temperature)對于精子活力、精子液化都具有很大的影響(influence)，因此保持精子計數板恒溫是十分必要的，而且還要穩定在37o左右，否則環境溫度將會對檢驗結果產生很大的影響，甚**有可能（maybe)出現誤診的情況(Condition)。而溫度的調控將依賴與PLC與溫度傳感器，當溫度高于37.5o時，ＰＬＣ將斷開繼電器開關ＫＭ１，加熱膜停止(stop)對計數板加熱；當溫度低于36.5o時，PLC將閉合繼電器開關ＫＭ１，加熱膜將對計數板進行加熱。也就是說恒溫系統可以將計數板溫度控制在36.5o**37.5o之間，從而避免(avoid)了環境溫度對檢驗的影響，提高了檢驗的準確性。

其I/O分配表如下：
    序號
     名稱
    輸入點
      1
    啟動恒溫
    I 0.0
      2
    關閉恒溫
    I 0.1
      3
    溫度傳感器
    I 0.2
   序號
    名稱
   輸出點
      1
    加熱膜
    Q 0.1
本設計(design)的PLC外部接線圖如下圖所示：CPU226CN的傳感器電源(power supply)24V(DC)可以輸出(Output)600mA電流，本設計中PLC容量完全滿足要求，CPU226CN的輸出繼電器（作用：自動調節、轉換電路等作用）觸點容量為2A，電壓(Voltage)范圍為5~30V（DC）或5~250V（AC）。超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域對局部工作區域潔凈度的需求而設計的。

３．精子計數板的清洗
精子計數板在精液檢查中占有十分重要的位置，尤其是對于精子密度的測算起到**關重要的作用。超凈工作臺與生物安全柜（Biosafety Cabinet）不同。超凈工作臺只能保護在工作臺內操作的試劑等不受污染，并不保護工作人員，而生物安全柜是負壓系統，能有效保護工作人員。醫院在每次檢查完標本后都必須及時清洗，如果不及時清洗的話就會導致精子計數板和蓋玻片粘在一起影響下一次的使用，還可能導致交叉感染(infection)。但是每檢查一個標本就要人工進行一次清洗十分麻煩，加之有時病患較多，既浪費了時間和人力，又加重了醫務人員(personnel)的工作。而精子計數板自動清洗功能就會省去這一過程(guò chéng)。每次檢查完成之后，醫務人員只需將標本從顯微鏡載物臺上取下放在清洗工作臺上即可。

其具體結構(如下圖示：
當傳感器1感應到計數板或蓋玻片經過時，shou先傳送帶的電機停止運轉，然后開啟閥門(功能：截止、導流、穩壓、分流等)水管出水清洗，五秒后關閉水閥，傳送帶電機運轉進入下一程序；當傳感器2感應到計數板或蓋玻片經過時，shou先傳送帶的電機停止運轉，然后開啟熱風機吹干，五秒后關閉風機，傳送帶電機運轉將計數板或蓋玻片運送**平臺，整個過程結束。
其I/O分配表如下：
  序號
     名稱
 輸入點
  序號
 名稱
 輸出點
   1
  清洗啟動(start up)
    I 0.0
    1
傳送帶電機
  Q 0.1
   2
  清洗停止(stop)
    I 0.1
    2
水管閥門(功能：截止、導流、穩壓、分流等)
  Q 0.2
   3
  傳感器(transducer)1
    I 0.2
    3
 熱風機（Draught Fan）
  Q 0.3
   4
  傳感器2
    I 0.3
