技術*域

本實用新型屬于實驗儀器*域(field)，具體涉及(指關聯到，牽涉到)一種特殊的新型超凈工作臺參考。
背景技術(technology)

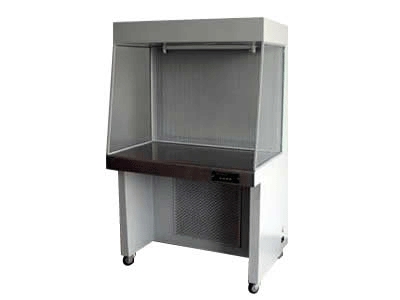

超凈工作臺是一種提供局部高清(transmission)潔度工作環境的實驗（experiment)設備，它廣泛應用于醫藥(medicine)衛生、生物制藥、無菌(意思：沒有活菌)實驗室等需要局部無菌工作環境的科研和生產部門。
現有的超凈工作臺存在以下問題：沒有區分進風室和出風室，通常是出風室上直接開設進風口并設置風機和過濾器，這種結構設置容易在出風室內引入過多的塵埃，使用較短的時間就需要做一次清理；進風室的進風口設置在整個超凈工作臺的頂部，極易落灰積塵；工作臺上大多沒有設置傾倒廢液的入口，實際使用時因需要傾倒廢液而將相應容器拿出再拿進，容易破壞工作臺上的潔凈環境；進風室及出風室內未設置殺菌用紫外燈，可能從空氣中引入有害微生物。
實用新型內容
本實用新型所要解決的技術問題是提供一種新型超凈工作臺，其可在一定程度上彌補現有技術中存在的不足。
本實用新型解決上述技術問題的技術方案如下：一種新型超凈工作臺，包括進風室、出風室、連接風道、工作臺和廢液箱，所述進風室與出風室通過豎直設置的連接風道連通，所述廢液箱與所述進風室水平并列設置且通過豎直設置的隔板隔開，所述工作臺位于所述進風室和廢液箱的上方、所述出風室的下方，所述工作臺的后方與所述連接風道的外壁連接，所述工作臺的兩側及前方均豎直設置有玻璃窗，所述工作臺上開設有與所述廢液箱內的廢液收集系統連通的廢液入口，所述進風室與所述隔板相平行的外側壁上設置有進風口，所述進風室內固定設置有可向所述連接風道內送風的風機，所述出風室內水平設置有高效過濾器，所述出風室內的空氣由所述高過濾器凈化后沿豎直向下方向流向所述工作臺。凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。
所述高效過濾器主要用于捕集0.5um以下的顆粒灰塵及各種懸浮物。采用超細玻璃纖維紙作濾料，膠版紙、鋁膜等材料作分割板，與木框鋁合金(熔點660℃)膠合而成。高效空氣過濾器可廣泛用于光學電子(electronic)、LCD液晶制造，生物醫藥、精密儀器、飲料食品(food)，PCB印刷等行業無塵(Clean)凈化車間的空調末端送風處。
在上述技術方案(fāng àn)的基礎上，本實用新型還可以做如下改進。
進一步，所述風機向所述連接風道內送風方向為傾斜向上。
進一步，所述風機的送風方向為與水平面成45-60°角。
進一步，在所述廢液入口上蓋合有可啟閉的密封蓋體,所述廢液收集系統包括廢液中轉槽和廢液缸，所述廢液入口連通廢液中轉槽，所述廢液中轉槽的底壁呈斜坡狀，所述底壁的坡底處開設有廢液出口，所述廢液出口的下方設置有呈接廢液的廢液缸。
進一步，所述廢液出口上套設有連接軟管，所述連接軟管可將廢液導入所述廢液缸(Liquid cylinder)內。
進一步，所述廢液箱的側壁上設置有箱門，所述箱門上設置有把手。
進一步，所述進風室的側壁上設置有清灰門。
進一步，所述工作臺前方的玻璃材質窗為可上下移動的滑動玻璃窗。
進一步，所述連接風道正上方的出風室頂壁上固定設置有紫外燈一，所述紫外燈一可對所述連接風道及所述出風室內部進行照射，所述出風室的底壁固定設置有可對整個所述工作(gōng zuò)臺的進行照射的紫外燈二和白熾燈。
進一步，所述出風室的外壁上設置有控制（control)所述風機、紫外燈
　　一、紫外燈二及白熾燈的控制面板，所述出風室及所述廢液箱的下方均設置有萬向輪。
本實用新型的有益效果是：由豎直連接風道連通下部的進風室和上部的出風室，空氣進入出風室前需經過進風室和連接風道的自然過濾，較大的塵埃會優先沉積在進風室內，而不會進入出風室，則高效過濾器的過濾負荷減輕，其清理次數減少及使用壽命增長(increase)；進風室設置清灰門，方便檢修及灰塵清理；進風室內的風機傾斜設置，可提高送風效率，同時風機背面的吃風處并非正對著進風口，可減輕進風時塵埃對風機的直接污染；工作臺上開設連通廢液箱內廢液收集系統的廢液入口，使用工作臺過程(guò chéng)中需要倒廢液時不需將容器從工作臺上拿出，提高工作效率的同時降低污染可能；廢液入口上蓋合有可啟閉的密封蓋體，可有效防止廢液中轉槽中可能揮發出的有害氣體污染工作臺。
附圖說明
圖1為本實用新型提供的一種新型超凈工作(gōng zuò)臺的結構示意圖；
圖2為圖1所示新型超凈工作臺沿A-A’的截面示意圖；
圖3為圖1所示新型超凈工作臺的廢液收集系統的示意圖。
附圖中，各標號所代表的部件列表如下：
1.出風室；2.連接風道；3.進風室；4.廢液入口(rù kǒu)；5.控制面板；6.滑動玻璃窗；7.工作臺；8.廢液箱；9.把手；10.隔板；11.進風口；12.萬象輪；13.風機；14.紫外燈一；15.紫外燈二；16.白熾燈；17.高效過濾器；18.廢液中轉槽；19.連接軟管；20.廢液缸；21.密封蓋體。
具體實施方式
以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。凈化工作臺的原理：潔凈環境是在特定的空間內，潔凈空氣(進濾空氣)按設定的方向流動而形成的。以氣流方向來分，現有的超凈工作臺可分為垂直式，由內向外式以及側向式。
如圖1**圖3所示，本實用新型提供一種新型超凈工作臺，包括進風室3、出風室1、連接風道2、工作臺7和廢液箱8，所述進風室3與出風室1通過(tōng guò)豎直設置的連接風道2連通，所述廢液箱8與所述進風室3水平并列設置且通過豎直設置的隔板10隔開，所述工作臺7位于所述進風室3和廢液箱8的上方、所述出風室1的下方，所述工作臺7的后方與所述連接風道2的外壁連接，所述工作臺7的兩側及前方均豎直設置有玻璃窗，所述工作臺7上開設有與所述廢液箱8內的廢液收集系統連通的廢液入口4，所述進風室3與所述隔板10相平行的外側壁上設置有進風口11，所述進風室3內固定設置有可向所述連接風道2內送風的風機13，所述出風室1內水平設置有高效過濾器17，所述出風室1內的空氣由所述高效過濾器凈化后沿豎直方向流向所述工作臺7。凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。
在上述技術方案的基礎上，本實用新型還可以做如下改進。
進一步，所述風機13向所述連接風道2內送風方向為傾斜向上。
進一步，所述風機（Draught Fan）13的送風方向為與水平(Level)面成45-60°角。
進一步，在所述廢液入口(rù kǒu)4上蓋合有可啟閉的密封(seal)蓋體21,所述廢液收集系統包括廢液中轉槽18和廢液缸20，所述廢液入口4連通廢液中轉槽18，所述廢液中轉槽18的底壁呈斜坡狀，所述底壁的坡底處開設有廢液出口，所述廢液出口的下方設置有呈接廢液的廢液缸20。
進一步，所述廢液出口上套設有連接軟管19，所述連接軟管19可將廢液導入所述廢液缸20內。
進一步，所述廢液箱8的側壁上設置有箱門，所述箱門上設置有把手9。
進一步，所述進風室3的側壁上設置有清灰門。
進一步，所述工作臺7前方的玻璃窗為可上下移動的滑動玻璃窗6。
進一步，所述所述連接風道2正上方的出風室1頂壁上固定設置有紫外燈一14，所述紫外燈一14可對所述連接風道2及所述出風室1內部進行照射，所述出風室1的底壁固定設置有可對整個所述工作(gōng zuò)臺7的進行照射的紫外燈二15和白熾燈16。
進一步，所述出風室1的外壁上設置有控制（control)所述風機13、紫外燈一14、紫外燈二15及白熾燈16的控制面板5，所述出風室1及所述廢液箱8的下方均設置有萬向輪12。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
